Aplikace zařízení
Toto zařízení je navrženo k provádění testů tepelné stability na rotorech parních turbín zahřátých na jejich provozní teplotu, konkrétně k měření deformace rotoru při tepelném zatížení.
Technická struktura

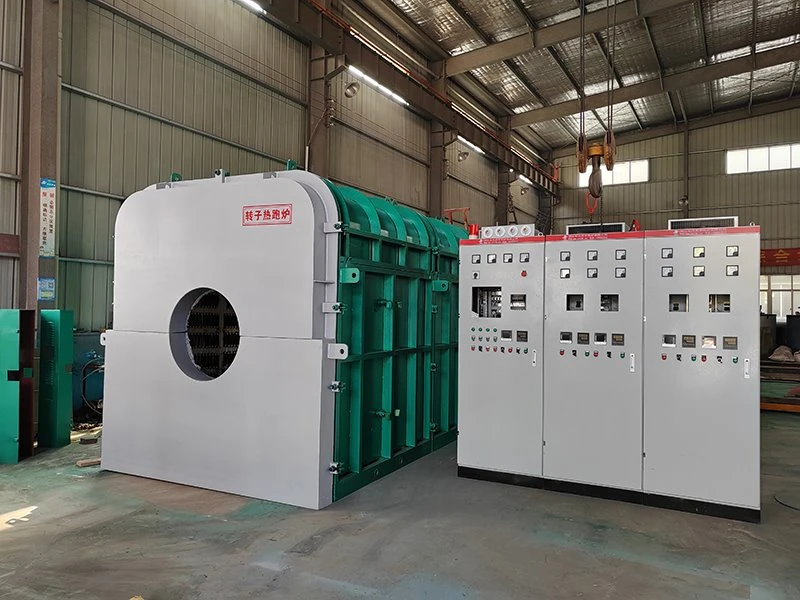

Elektrická pec, navržená tak, aby splňovala požadavky výrobního procesu rotorů parních turbín, sestává především z:
Těleso pece (včetně obložení pece, krytu pece, topných prvků, napájecího systému a těsnících mechanismů)
Systém kontroly a záznamu teploty

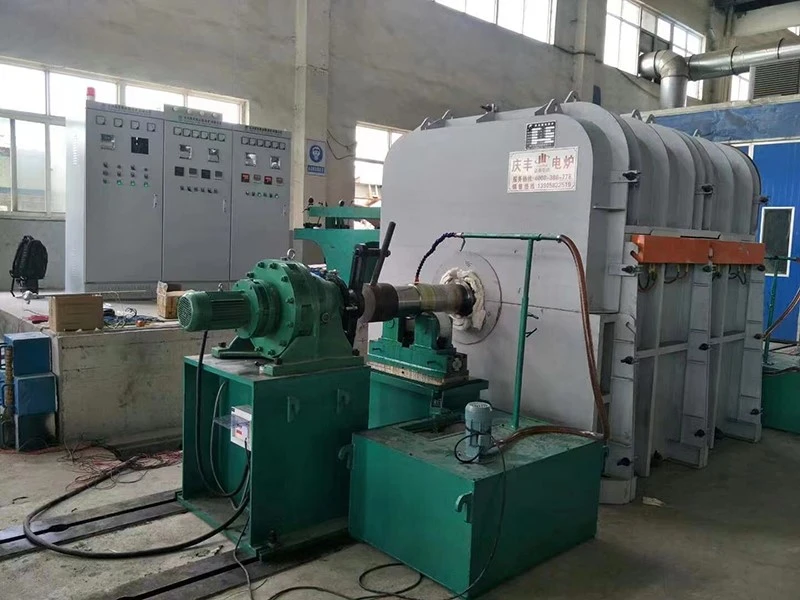

Podpěrný válec a rotační systém obrobku
Systém měření
Systém chlazení a mazání obrobku
Těleso pece se skládá z horní a spodní části, které lze rozdělit na samostatné, odnímatelné moduly podle požadavků procesu. Rychlo{1}}uzamykací mechanismy usnadňují operátorům montáž a demontáž.
Na rozhraních mezi tělem pece a horním a spodním krytem jsou k dispozici kruhové těsnící otvory pevné{0}}velikosti. Kromě toho je zahrnuto několik typů pohyblivých těsnicích vložek-prefabrikovaných tak, aby odpovídaly různým průměrům hřídele obrobku-. Tyto vložky spolu s dalšími těsnicími komponenty různých specifikací lze podle potřeby kombinovat, aby se přizpůsobily změnám rozměrů obrobku.
Obložení pece
Vyzdívka pece používá vysoce kvalitní -hlinitokřemičitanové žárovzdorné vláknité moduly vyrobené společností Shandong Luyang, které jsou známé svými vynikajícími tepelně izolačními vlastnostmi. Moduly jsou připevněny k ocelovému plášti tělesa pece pomocí kotevních úchytů.
Ve spojích mezi sekcemi pece vláknová vyzdívka mírně vyčnívá a je obalena žáruvzdornou vláknitou tkaninou vyztuženou drátem z nerezové oceli. Tato sestava je připevněna k rámu pece pomocí nerezových upínacích desek a šroubů.
Toto provedení slouží ke dvěma účelům: chrání vláknovou výstelku před poškozením způsobeným opakovanou montáží a demontáží a vytváří "měkké kontaktní" rozhraní na spojích, které zajišťuje spolehlivé utěsnění tělesa pece.
Vláknitá výstelka v bočních stěnách pece a horním krytu má tloušťku 200 mm, s minimálním kompresním poměrem větším nebo rovným 40 %.
